Pourquoi le contrôleur de température des moules est-il essentiel ?

Dans ce guide complet, nous explorons lesContrôleur de température de moule(MTC) — qu'est-ce que c'est, comment cela fonctionne, pourquoi il est essentiel dans les processus de fabrication modernes, comment choisir le bon système et applications pratiques dans tous les secteurs. Cet article comprend une structure claire, des avis d'experts, des tableaux, des FAQ et des références crédibles pour aider les ingénieurs, les fabricants, les étudiants et les professionnels des achats à comprendre pleinement les MTC et leur valeur.

Table des matières

1. Qu'est-ce qu'un contrôleur de température de moule ?
2. Comment fonctionne un contrôleur de température de moule ?
3. Pourquoi le contrôle de la température est-il important dans le moulage ?
4. Quels types de contrôleurs de température de moule existent ?
5. Comment choisir le bon contrôleur de température de moule ?
6. Quels sont les problèmes courants et les solutions ?
7. Foire aux questions
8. Références

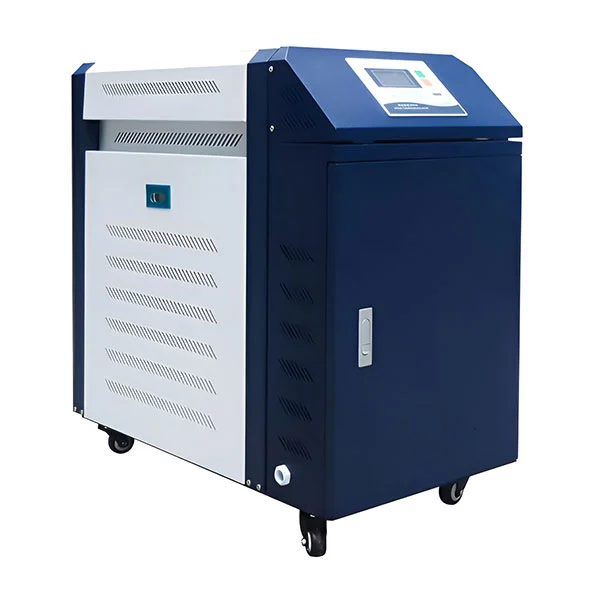

Qu'est-ce qu'un contrôleur de température de moule ?

A Contrôleur de température de moule (MTC)est un système de gestion thermique de précision utilisé pour maintenir une température stable et contrôlée dans un moule pendant les processus de fabrication tels que le moulage par injection, le moulage par soufflage, le moulage sous pression et l'extrusion. En régulant la température du moule, le MTC garantit la qualité du produit, la précision dimensionnelle et l'efficacité du processus.

L’importance des MTC dans la fabrication industrielle ne peut être surestimée. Sans régulation précise de la température, des défauts tels que le gauchissement, les marques d'enfoncement, les imperfections de surface et les remplissages incomplets se produisent fréquemment, entraînant des taux de rebut plus élevés et une augmentation des coûts. Un MTC est la pierre angulaire de l’optimisation des processus modernes.

Comment fonctionne un contrôleur de température de moule ?

À un niveau fondamental, un contrôleur de température de moule fonctionne en faisant circuler un fluide caloporteur (généralement des mélanges d'eau, d'huile ou de glycol) à travers des canaux intégrés dans le moule. Le contrôleur chauffe ou refroidit le fluide, ajustant la température du moule de manière dynamique pour garantir des conditions thermiques constantes.

La boucle de contrôle automatique implique :

• Capteurs de température (thermocouples ou RTD) placés à proximité de la surface du moule.
• Une unité de contrôle qui reçoit et traite les données des capteurs.
• Un élément chauffant et/ou un système de refroidissement pour ajuster la température du fluide.
• Pompes qui maintiennent la circulation du fluide à travers les canaux du moule.

Ce système de contrôle en boucle fermée permet aux fabricants d'atteindre des objectifs de température précis, souvent à ± 1 °C près, ce qui est essentiel pour la répétabilité et la qualité.

Pourquoi le contrôle de la température est-il important dans le moulage ?

La température affecte directement le flux de matière, la vitesse de refroidissement, la cristallinité et, à terme, les performances de la pièce. Les conséquences d’un mauvais contrôle comprennent :

Dans des secteurs tels que l'automobile et les appareils médicaux, où les tolérances sont strictes et où des performances critiques en matière de sécurité sont requises, un contrôle stable de la température est un aspect non négociable de l'assurance qualité.

Quels types de contrôleurs de température de moule existent ?

Les fabricants peuvent choisir parmi plusieurs catégories MTC en fonction de l'application, du type de fluide, de la plage de puissance et de la précision thermique requise :

• MTC à base d’eau :Le plus courant en raison de la sécurité et de l’efficacité ; idéal pour les plages de 20 à 90°C.
• MTC à base de pétrole :Utilisé pour les applications à températures plus élevées jusqu'à 300°C.
• Systèmes bimode :Fournit à la fois des capacités de chauffage et de refroidissement dans une seule unité.
• MTC portables :Unités compactes pour petits outils ou applications de prototypage.
• Contrôleurs numériques de haute précision :Offrez un réglage PID et une connectivité avancés pour les configurations de l’Industrie 4.0.

Comment choisir le bon contrôleur de température de moule ?

Lors de la sélection d’un MTC, tenez compte des points de décision suivants :

Les principaux fabricants, dontNingbo Ao Kai Technologie de contrôle de température de précision Co., Ltd., fournit des solutions sur mesure allant des systèmes MTC standards aux systèmes avancés avec un solide support après-vente – un aspect clé de l'EEAT (expérience, expertise, autorité et fiabilité).

Quels sont les problèmes courants et les solutions ?

Malgré leurs avantages, les MTC peuvent être confrontés à des défis. Les problèmes typiques incluent :

• Mauvais transfert de chaleur :Causé par l’accumulation de tartre – résolu par un nettoyage régulier et l’utilisation de fluides filtrés.
• Capteurs inexacts :Conduit à des lectures erronées – un étalonnage annuel est recommandé.
• Panne de pompe :Réduit la circulation des fluides – résolu par une maintenance préventive et une planification de redondance.
• Mauvaise installation :Peut provoquer des fuites de liquide ou un mauvais débit – suivez toujours les directives d'installation du fabricant d'origine.

Foire aux questions

Que fait exactement un contrôleur de température de moule ?
Un contrôleur de température de moule maintient des températures stables à l'intérieur des moules en faisant circuler un fluide chauffé ou refroidi à travers des canaux intégrés dans le moule. Cette régulation précise garantit une qualité améliorée des pièces et des cycles de production cohérents.

Pourquoi un contrôle précis de la température est-il si essentiel dans le moulage des plastiques ?
Un contrôle précis de la température influence le flux des matériaux, les vitesses de refroidissement, la finition de surface et la stabilité dimensionnelle. Des températures incohérentes peuvent entraîner des défauts tels qu'un gauchissement, des marques d'évier et un remplissage incomplet.

Comment puis-je choisir entre un MTC à base d’eau et un MTC à base d’huile ?
Choisissez des systèmes à base d'eau pour la plupart des applications standard jusqu'à ~90 °C. Pour des températures plus élevées (par exemple, certains plastiques techniques), les MTC à base d'huile jusqu'à 300 °C sont préférables en raison d'un meilleur transfert thermique à des températures élevées.

Quel entretien nécessite un MTC ?
L'entretien de routine comprend le nettoyage des échangeurs de chaleur, la vérification des pompes et des capteurs, l'étalonnage des instruments et la garantie que le fluide n'est pas contaminé. Ces étapes réduisent les temps d’arrêt et améliorent la précision.

Les contrôleurs de température de moule peuvent-ils s'intégrer aux systèmes de données d'usine ?
Oui, les MTC avancés disposent d'interfaces numériques pour l'intégration avec les systèmes MES/SCADA. Cela permet une surveillance et une optimisation centralisées dans le cadre des environnements de fabrication Industrie 4.0.

Références

• Technologie des matières plastiques : principes de base du contrôle de la température des moules
• Conception de machines : contrôle de la température dans les moules à injection
• Magazine Moulage par Injection : Le rôle du contrôle de la température des moules
• Ningbo Ao Kai Technologie de contrôle de température de précision Co., Ltd.
